智能流体控制，触屏全新感受

图形化界面、模块化编程，快速构建属于您的专属工作过程
功能强大、配置灵活，轻松满足您复杂多变的流体传输需求

流量范围：≤500ml/min-

最大通道数：8

适用场所：

实验室，生产车间，制药等领域使用

产品特性：

自动识别泵头和软管型号，简化操作过程，为高精度的流体传输提供可靠保证
7寸工业触摸屏，图形化界面，操作简单且直观
通过编程自定义应用参数，并将参数保存为方案，便于直接调用
多种功能模块，智能化算法，兼容多种应用，实现复杂的流体传输
具有触摸屏、脚踏开关、模拟量信号、通信等多种控制方式，结合多种接口(USB, RJ11，DB9等)，便于实现系统集成

功能特点

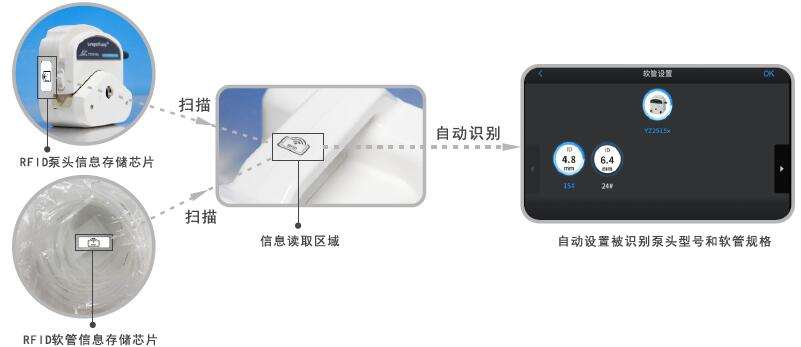

自动识别泵头和软管型号，简化操作过程，为高精度的流体传输提供可靠保证

  · 将泵头或软管的识别标签靠近驱动器把手处的识别区域，系统将自动识别泵头及软管的型号
  · 防止手动输入错误型号，为高精度的流体传输提供可靠保证
注：该功能仅在L100-1FS，L300-1FS, L600-1FS型号的泵上提供

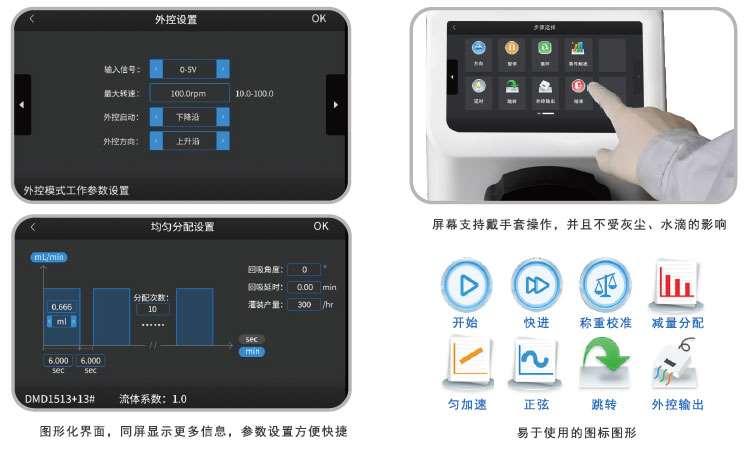

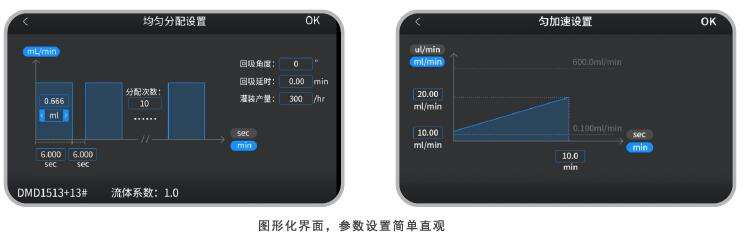

7寸工业触摸屏，图形化界面，操作简单且直观

  · 采用7寸真彩液晶屏，可同时显示更多的信息
  · 图形化界面，全触控操作，能够快速构建工作过程

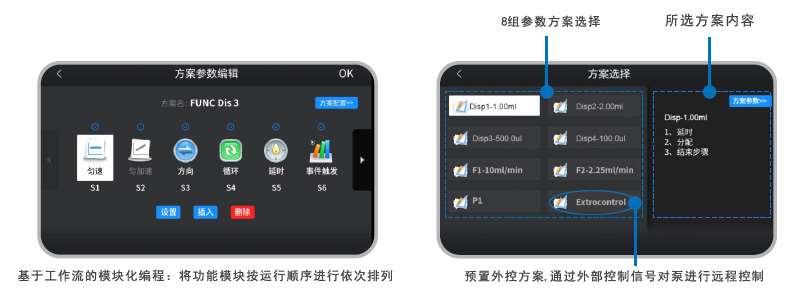

通过编程自定义应用参数，并将参数保存为方案，便于直接调用

  · 通过编程模式来定义泵的工作过程及参数
  · 可自定义保存7组工作参数，每组参数最多可有10个步骤
  · 可使用字母、数字定义方案名称，便于方案识别和直接调用
  · 预置外控方案，用于通过外部信号对泵进行操作和控制

多种功能模块、智能化算法，兼容多种应用，实现复杂的流体传输过程

  · 提供9种运行控制模块：匀速、匀加速、匀减速、阶梯加速、阶梯减速、正弦、均匀分配、增量分配、减量分配
  · 提供8种逻辑控制模块：方向、延时、事件触发、状态输出、暂停、跳转、循环、停止
  · 各运行控制模块可独立使用，完成简单的流体传输

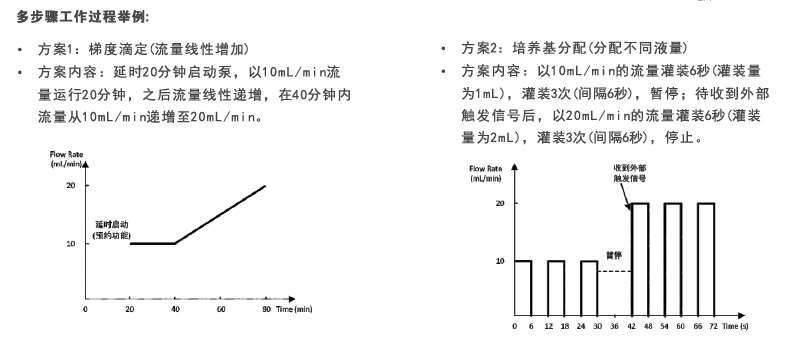

  · 通过组合配置多种功能模块，实现多步骤、复杂的流体传输

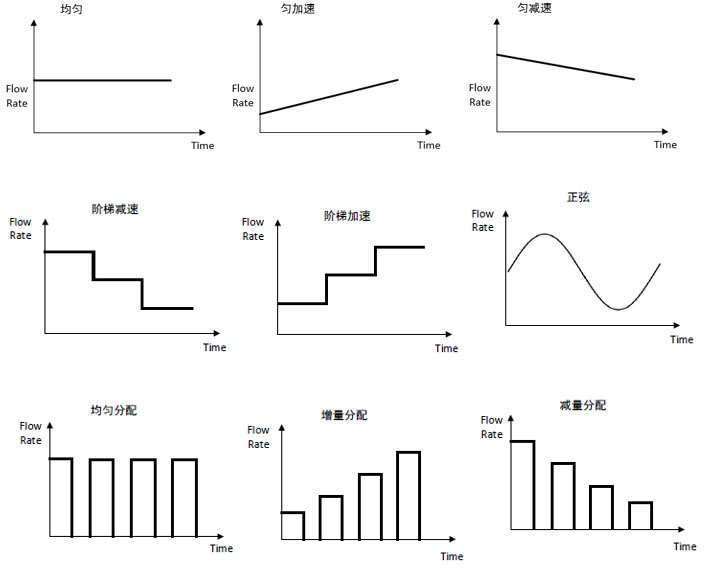

9种运行模块示意图：

8种逻辑控制模块：

具有触摸屏，脚踏开关，模拟量信号，通信等多种控制方式

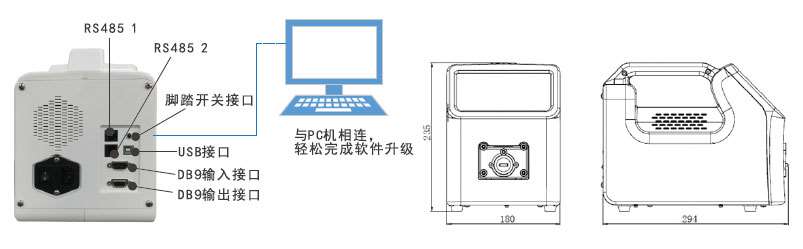

结合多种接口（USB，RJ11，DB9等），便于现实系统集成

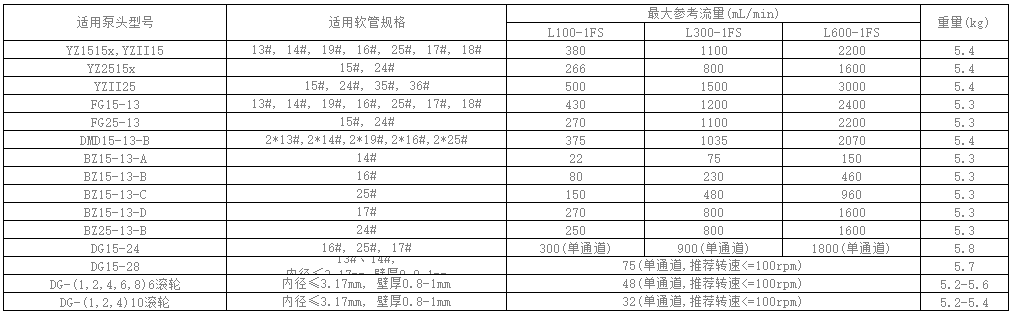

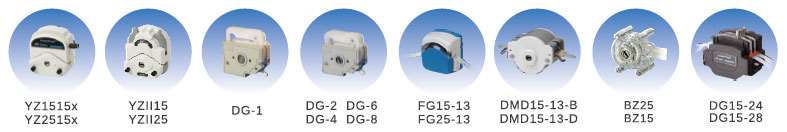

多种泵头软管选择，提供宽泛的流量范围

技术指标

L100-1FS：转速范围：0.1-100rpm CW/CCW, 正反转可逆，调整分辨率0.1rpm，流量范围：0.15ul/min-500ml/min

分配液量范围：0.1mL-9999L(分配误差<2%)
校准功能：输入测试泵送液量，自动校准流量和液量
显示方式：7寸1024*600像素真彩液晶屏
显示语言：中文或者英文可设
控制方式：触摸屏控制、脚踏开关控制、外部信号控制、通信控制
工作模式：编程模式
编程功能：运行控制模块：匀速、匀加/减速、阶梯加/减速、正弦、均匀分配、增/减量分配
逻辑控制模块：方向、延时、事件触发、状态输出、暂停、跳转、循环、停止
通过组合配置多种功能模块，可实现多步骤、复杂的流体传输
外控功能：启停控制/方向控制：电平信号和触点信号可选
速度控制：0-5V/0-10V/4-20mA/0-10kHz可选，接口统一，最大转速可设
通信功能：采用Modbus规约,支持多种波特率(1200/2400/4800/9600/19200/38400bps),
通过USB，RS485(RJ11)接口与上位机相连
状态输出：通过高低电平输出泵的启停、方向状态，及自定义的泵的特殊阶段状态
参数方案功能：可自定义保存7个参数方案，预置一个外控方案，各方案参数可直接调用
延迟启动：可预约工作启动时间
回吸功能：通过设置回吸角度及回吸延迟，来防止滴液
分配液量设置范围：0.001uL-999.9L
间隔时间设置范围：0.5s-9000s
分配次数设置范围：1-99999(0为无限循环)
定时时间设置范围：0.5s-9000s(0s为无限循环)
<span font-variant-numeric:normal;font-variant-east-asian:normal;white-space:normal;"="" style="margin: 0px; padding: 0px; border: 0px; font-style: inherit; font-variant: inherit; font-weight: inherit; font-stretch: inherit; font-size: 1.3rem !important; line-height: 20px !important;">延时时间设置范围：0.5s-9000s
全速功能：一键控制全速工作，用于快速填充和排空，实现液体的预处理及后处理
电磁兼容性：关键指标达到或超过II级水平
外形尺寸(长*宽*高)：294mm×180mm×235(mm)
适用电源：
L100-1FS-A/L300-1FS-A：AC220V±20%, 50Hz/60Hz;
L100-1FS-B/L300-1FS-B：AC110V±20%, 50Hz/60Hz;
L600-1FS：AC100V-240V，50Hz/60Hz
工作环境温度：0℃-40℃
工作环境相对湿度：<80%
防护等级：IP31
重量：5.0kg1
电源功率：35W
